مقاوم سازی تیر؛ وقتی عملکرد تیر با آنچه باید باشد فاصله دارد

آیا تیرهای ساختمان شما دچار خیز، ترک، ضعف یا مشکلات اجرایی شده‌اند؟

اگر در ساختمان خود با مشکلاتی مانند کاهش مقاومت فشاری بتن، کرموشدگی بتن، ایرادات طراحی، اشکالات آرماتوربندی، عدم اجرای خیز منفی، افزایش بارهای کف‌سازی، تغییر کاربری یا افزایش بارهای وارد بر سازه مواجه شده‌اید، طبیعی است که به دنبال راهکاری برای مقاوم سازی تیرها باشید.

مقاوم سازی از ارزیابی و طراحی تا اجرا تخصص ماست. از گام نخست تا تحویل در کنار شماییم.

در ساختمان‌های فلزی نیز مشکلاتی مانند عدم انطباق اجرای سقف کامپوزیت با فرضیات طراحی، تفاوت شرایط واقعی اجرا با مدل محاسباتی، وجود یا عدم وجود جک در زمان بتن‌ریزی، ضعف یا تغییر در اتصالات و افزایش بارهای بهره‌برداری می‌توانند عملکرد تیرها را تحت تأثیر قرار دهند.

ما می‌دانیم مسئله فقط یک ترک روی تیر یا چند سانتی‌متر خیز نیست؛ مسئله اصلی این است که بدانید:

• آیا تیر واقعاً ضعیف شده است؟

• علت ایجاد مشکل چیست؟

• آیا سازه در شرایط فعلی ایمن است؟

• و مهم‌تر از همه، چه روشی می‌تواند مشکل را با کمترین هزینه و کمترین مداخله برطرف کند؟

اینجاست که مقاوم سازی تیر باید از یک «راهکار اجرایی» به یک فرآیند مهندسی از تشخیص تا طراحی و اجرا تبدیل شود.

تیر چیست و چرا عملکرد آن اهمیت دارد؟

تیرها از مهم‌ترین المان‌های افقی سازه هستند و در بسیاری از ساختمان‌ها، یکی از مهم‌ترین مؤلفه‌های مؤثر بر رفتار آنها خمش است. با این حال، عملکرد تیر تنها به خمش محدود نمی‌شود و بسته به سیستم سازه‌ای و شرایط بارگذاری، برش، پیچش، نیروی محوری، ترک‌خوردگی، خیز و سایر الزامات بهره‌برداری نیز می‌توانند در ارزیابی آن تعیین‌کننده باشند.

در یک تیر بتن‌آرمه، آرماتورهای طولی عمدتاً در تحمل نیروهای کششی ناشی از خمش نقش دارند و خاموت‌ها نیز نقش مهمی در تأمین ظرفیت برشی و رفتار مناسب تیر ایفا می‌کنند. بنابراین زمانی که یک تیر دچار ضعف یا آسیب می‌شود، نمی‌توان صرفاً با مشاهده ظاهر آن تصمیم گرفت که چه نوع مقاوم سازی مورد نیاز است.

ابتدا باید مشخص شود تیر در کدام مؤلفه رفتاری دچار مشکل شده است.

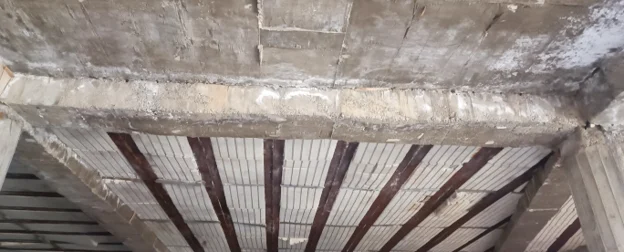

چرا تیرهای بتنی دچار مشکل می‌شوند؟

در ساختمان‌های بتن‌آرمه، عوامل مختلفی می‌توانند عملکرد تیر را تحت تأثیر قرار دهند. برخی از مهم‌ترین آنها عبارت‌اند از:

• پایین بودن مقاومت فشاری بتن نسبت به مقدار مورد انتظار

• کرموشدگی و وجود نواحی فاقد بتن مناسب

• اجرای نامناسب بتن‌ریزی و تراکم

• ایرادات طراحی و محاسباتی

• اجرای نادرست آرماتورهای طولی و عرضی

• عدم اجرای صحیح آرماتورهای منفی روی تکیه‌گاه‌ها

• عدم اجرای خیز منفی مطابق نقشه‌ها و الزامات طراحی

• کاهش سطح مقطع مؤثر به دلیل آسیب یا خوردگی

• خوردگی و زنگ‌زدگی آرماتورها

• افزایش بارهای کف‌سازی

• تغییر کاربری ساختمان و افزایش بارهای بهره‌برداری

• اضافه شدن بارهای معماری و تأسیساتی

• افزایش طبقات ساختمان

• ایجاد بازشو یا تغییرات معماری در اطراف تیر

• آسیب‌های ناشی از ززلزله یا سایر حوادث

• خطاهای اجرایی و عدم انطباق اجرا با نقشه‌های سازه

هر یک از این موارد می‌تواند مکانیزم متفاوتی از ضعف را ایجاد کند و در نتیجه، راهکار مقاوم سازی نیز باید متناسب با همان مکانیزم انتخاب شود.

از خیز تیر تا ترک و شکست؛ هر نشانه‌ای یک پیام دارد

یکی از رایج‌ترین نگرانی‌های مالکان و سازندگان، خیز بیش از حد تیرها است.

اما مشاهده خیز به‌تنهایی به معنی آن نیست که ظرفیت نهایی تیر از بین رفته است. ممکن است مشکل اصلی در سختی تیر، بارگذاری، شرایط تکیه‌گاهی، اجرای خیز منفی، ترک‌خوردگی، تغییر شکل‌های بلندمدت یا حتی شرایط اجرایی زمان ساخت باشد.

از طرف دیگر، ترک‌های موجود در تیر نیز باید به‌درستی تفسیر شوند. ترک‌های خمشی، ترک‌های مورب ناشی از برش، ترک‌های مرتبط با پیچش و ترک‌های ناشی از خوردگی آرماتورها، هر کدام می‌توانند اطلاعات متفاوتی درباره رفتار تیر ارائه دهند. بنابراین:

هر ترکی نیاز به مقاوم سازی ندارد؛ اما هر ترک مهم باید علت‌یابی شود.

مشکلات تیرهای فولادی؛ کمتر، اما همچنان جدی

مشکلات مشابه در ساختمان‌های فولادی نیز ممکن است رخ دهند، هرچند ماهیت آنها با تیرهای بتن‌آرمه متفاوت است. برای مثال در سقف‌های کامپوزیت، فرضیات طراحی درباره نحوه اجرای سقف و شرایط تکیه‌گاهی تیر در زمان بتن‌ریزی اهمیت زیادی دارد. وجود یا عدم وجود جک در زمان اجرای سقف، توالی بارگذاری، میزان مشارکت بتن و فولاد، وضعیت اتصالات و شرایط واقعی اجرا می‌توانند باعث شوند رفتار واقعی تیر با آنچه در محاسبات فرض شده متفاوت باشد.

این اختلاف ممکن است در زمان ساخت خود را به شکل خیز غیرمنتظره، تغییر شکل بیش از حد یا مشکلات اجرایی نشان دهد و در دوره بهره‌برداری نیز به صورت مشکلات عملکردی ظاهر شود. در چنین شرایطی، پاسخ صحیح الزاماً تعویض تیر نیست.

در بسیاری از موارد می‌توان با بررسی مجدد سازه، تعیین علت مشکل و طراحی یک سیستم تقویتی مناسب عملکرد تیر را بهبود داد.

مقاوم سازی تیر چگونه انجام می‌شود؟

روش مقابله با مشکل در تیرهای بتنی و فولادی، از یک منطق مشترک پیروی می‌کند:

تشخیص ← علت‌یابی ← تحلیل ← طراحی ← اجرا ← کنترل

یعنی ابتدا باید مشخص شود چرا تیر دچار مشکل شده است و سپس راهکاری برای رفع همان مشکل طراحی شود. این موضوع اهمیت زیادی دارد؛ زیرا مقاوم سازی بدون شناخت علت ضعف می‌تواند حتی به نتیجه‌ای برخلاف انتظار منجر شود. برای مثال:

• اگر مشکل اصلی تیر خیز بیش از حد باشد، صرفاً افزایش مقاومت خمشی الزاماً به معنی حذف خیز موجود نیست.

• اگر مشکل اصلی ظرفیت برشی باشد، استفاده از یک روش صرفاً خمشی پاسخ مناسبی نخواهد بود.

• اگر مسئله مربوط به رفتار کلی سازه و دریفت طبقات باشد، تقویت چند تیر با FRP الزاماً راهکار مناسبی برای حل مشکل سیستم باربر جانبی نخواهد بود.

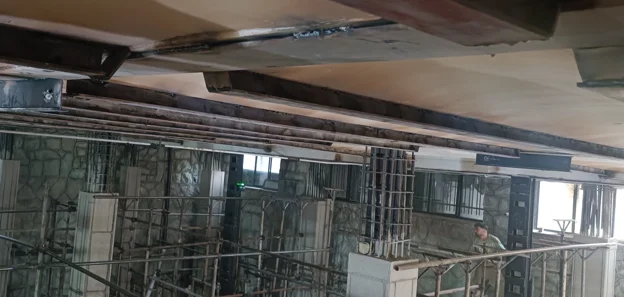

مقاوم سازی تیرهای فولادی؛ از ورق‌های تقویتی تا اصلاح سیستم سازه‌ای

در تیرهای فولادی، به دلیل ماهیت مصالح و امکان ایجاد اتصال بین اعضای فولادی، طیف متنوعی از روش‌های تقویتی قابل استفاده است.

یکی از روش‌های متداول، افزودن ورق‌های فولادی با جوش یا اتصال مکانیکی مناسب در قسمت‌هایی از تیر است.

بسته به نوع ضعف، این ورق‌ها می‌توانند برای بهبود عملکرد خمشی، برشی یا موضعی تیر مورد استفاده قرار گیرند. همچنین در برخی شرایط می‌توان از روش‌هایی مانند موارد زیر کمک گرفت:

• افزایش سطح مقطع تیر

• تقویت جان تیر

• تقویت بال‌ها

• تقویت اتصالات

• اضافه کردن سخت‌کننده‌ها

• کاهش دهانه مؤثر

• ایجاد تیرهای کمکی

• یا تغییر مسیر انتقال بار

اما حتی در اینجا نیز یک اصل مهم وجود دارد:

محل، ابعاد و نحوه اتصال ورق تقویتی باید بر اساس محاسبات تعیین شود؛ نه صرفاً بر اساس تجربه اجرایی.

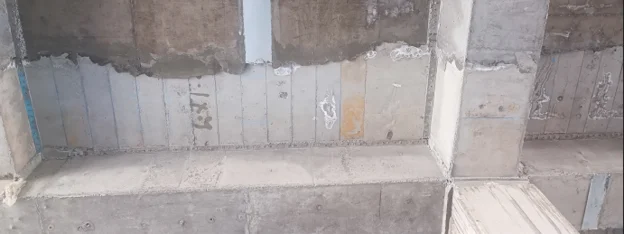

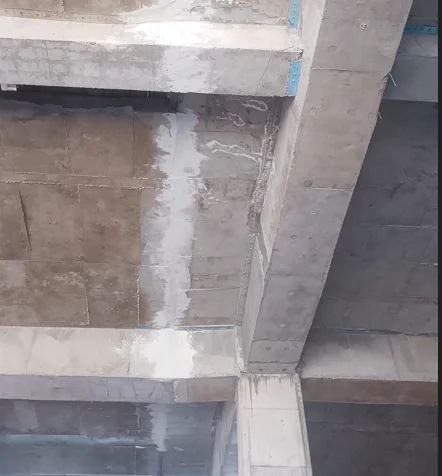

مقاوم سازی تیرهای بتنی؛ جایی که انتخاب روش اهمیت بیشتری پیدا می‌کند

در تیرهای بتن‌آرمه، موضوع پیچیده‌تر است. بسته به نوع ضعف، شدت آسیب، شرایط معماری و اجرایی و هدف مقاوم سازی، می‌توان از روش‌هایی مانند موارد زیر استفاده کرد:

۱. مقاوم سازی با FRP

استفاده از لایه‌ها و لمینت‌های FRP یکی از روش‌های پرکاربرد برای افزایش ظرفیت تیرهای بتن‌آرمه است. در مقاوم سازی خمشی، معمولاً الیاف در راستای طول تیر و در ناحیه کششی مورد استفاده قرار می‌گیرند. در مقاوم سازی برشی نیز می‌توان از آرایش‌های مختلفی مانند U-Wrap، تقویت جانبی یا سایر جزئیات مهندسی‌شده استفاده کرد.

مزیت مهم FRP این است که با وجود ظرفیت کششی بالا، وزن و ضخامت بسیار کمی به تیر اضافه می‌کند و در بسیاری از پروژه‌ها امکان اجرای آن بدون تغییر محسوس در ابعاد معماری وجود دارد.

اما FRP راه‌حل همه مشکلات تیر نیست.

محدودیت مهم FRP: اگر چالش اصلی پروژه افزایش قابل توجه سختی تیر یا کنترل خیز باشد، FRP لزوماً بهترین گزینه نیست. همچنین افزایش ظرفیت خمشی، برشی یا پیچشی با FRP دارای محدودیت‌های طراحی و اجرایی است و نمی‌توان صرفاً با افزایش تعداد لایه‌ها، ظرفیت تیر را به‌صورت نامحدود افزایش داد. در بسیاری از پروژه‌ها، ظرفیت بتن موجود، کیفیت سطح زیرکار، طول مهاری، چسبندگی، نحوه انتقال نیرو و جزئیات انتهایی می‌توانند تعیین‌کننده ظرفیت واقعی سیستم تقویتی باشند.

بنابراین سؤال درست این نیست که:

چند لایه FRP روی تیر بزنیم؟

بلکه باید پرسید: تیر دقیقاً به چه مقدار افزایش ظرفیت و در کدام مؤلفه رفتاری نیاز دارد و آیا FRP می‌تواند این نیاز را تأمین کند؟

۲. ژاکت فلزی؛ افزایش هم‌زمان مقاومت و سختی

یکی دیگر از روش‌های مقاوم سازی تیرهای بتن‌آرمه، استفاده از ژاکت یا اجزای فولادی تقویتی است. در این روش می‌توان با طراحی مناسب، بخش‌هایی از تیر را با اجزای فولادی تقویت کرد و ظرفیت خمشی یا برشی و در برخی شرایط سختی عضو را افزایش داد.

مزیت مهم این روش نسبت به FRP آن است که در بسیاری از موارد می‌تواند افزایش محسوس‌تری در سختی و ظرفیت عضو ایجاد کند.

اما این روش نیز بدون محدودیت نیست. افزایش ضخامت و وزن تیر ممکن است:

• فضای معماری را کاهش دهد،

• وزن مرده سازه را افزایش دهد،

• اجرای تأسیسات را دشوار کند،

• نیاز به عملیات جوشکاری یا اتصال مکانیکی ایجاد کند،

• در برخی پروژه‌ها مشکلات اجرایی و اقتصادی ایجاد کند.

همچنین در صورت افزایش قابل توجه ظرفیت تیر، باید تعامل آن با سایر اعضای قاب نیز بررسی شود. به‌عنوان مثال، تقویت بیش از حد تیر بدون بررسی ستون‌ها و اتصالات می‌تواند بر سلسله‌مراتب مقاومتی قاب اثر بگذارد و در شرایط لرزه‌ای، خطر ایجاد تیر قوی–ستون ضعیف را افزایش دهد. بنابراین تقویت تیر نباید به‌صورت یک عضو منفرد و جدا از رفتار قاب انجام شود.

۳. ژاکت بتنی؛ افزایش ظرفیت با افزایش ابعاد عضو

در برخی شرایط، استفاده از ژاکت بتنی می‌تواند گزینه مناسبی باشد. در این روش با افزایش ابعاد مقطع و اضافه کردن آرماتورهای جدید، امکان افزایش ظرفیت و سختی تیر فراهم می‌شود. این روش به‌ویژه زمانی می‌تواند مورد توجه قرار گیرد که:

• ضعف عضو قابل توجه باشد،

• افزایش سختی اهمیت داشته باشد،

• محدودیت معماری وجود نداشته باشد،

• امکان اجرای مناسب بتن جدید وجود داشته باشد،

• افزایش وزن سازه قابل پذیرش باشد.

در مقابل، افزایش ابعاد تیر و وزن آن می‌تواند محدودیت‌های جدی معماری و اجرایی ایجاد کند و در ساختمان‌های موجود، اجرای آن معمولاً نیازمند برنامه‌ریزی دقیق‌تری است.

۴. NSM؛ مقاوم سازی داخل شیار

روش NSM یا Near Surface Mounted یکی از روش‌های پیشرفته برای تقویت اعضای بتن‌آرمه است که در آن المان تقویتی در داخل شیار ایجادشده در سطح بتن قرار می‌گیرد. این روش می‌تواند در برخی پروژه‌ها نسبت به سیستم‌های چسبیده سطحی، از نظر محافظت از المان تقویتی و نحوه انتقال نیرو مزایایی داشته باشد. اما مانند هر روش دیگری، انتخاب NSM نیز باید بر اساس شرایط واقعی عضو، پوشش بتن، امکان ایجاد شیار، نوع المان تقویتی، جزئیات مهاری و الزامات اجرایی انجام شود.

آیا همیشه باید تیر را تقویت کرد؟

خیر.

یکی از مهم‌ترین اشتباهات در پروژه‌های مقاوم سازی این است که مشاهده یک نشانه ظاهری، مستقیماً به اجرای یک روش تقویتی منجر شود.

• ممکن است یک تیر خیز داشته باشد، اما مشکل اصلی آن افزایش بار باشد.

• ممکن است ترک ایجاد شده باشد، اما ظرفیت نهایی عضو همچنان قابل قبول باشد.

• ممکن است بتن مقاومت کمتری از مقدار نقشه داشته باشد، اما با توجه به ابعاد عضو، آرماتورها، بارهای واقعی و رفتار کلی سازه، نیاز به روش خاصی از مقاوم سازی وجود نداشته باشد.

• و برعکس، ممکن است ظاهر تیر چندان نگران‌کننده نباشد اما بررسی سازه نشان دهد که ظرفیت عضو یا جزئیات لرزه‌ای آن کافی نیست.

بنابراین تصمیم‌گیری باید بر اساس ارزیابی سازه، آزمایش‌های لازم، تحلیل و طراحی مهندسی انجام شود.

یک نکته مهم؛ افزایش مقاومت همیشه به معنی حل مشکل نیست

در مقاوم سازی تیر باید میان چند مفهوم تفاوت قائل شد: مقاومت، سختی، شکل‌پذیری و عملکرد بهره‌برداری.

• ممکن است هدف پروژه افزایش ظرفیت خمشی باشد.

• ممکن است هدف، افزایش ظرفیت برشی باشد.

• ممکن است مشکل اصلی خیز باشد.

• یا ممکن است مسئله، رفتار تیر در برابر بارهای لرزه‌ای باشد.

این اهداف الزاماً با یک روش واحد قابل دستیابی نیستند.

به همین دلیل، انتخاب مصالح و روش مقاوم سازی باید بعد از شناخت مسئله انجام شود. نه اینکه ابتدا یک روش انتخاب شود و سپس تلاش کنیم مشکل را با همان روش حل کنیم.

فرآیند مقاوم سازی تیر در مهندسین مشاور برنا بهینه تدبیر

در پروژه‌های مقاوم سازی تیر، فرآیند پیشنهادی ما از شناخت وضعیت موجود آغاز می‌شود:

1. بازدید و برداشت وضعیت موجود: بررسی ابعاد تیر، دهانه، شرایط تکیه‌گاهی، ترک‌ها، خیز، آسیب‌های ظاهری و شرایط محیطی.

2. بررسی نقشه‌ها و سوابق سازه: مطالعه نقشه‌های سازه، مشخصات مصالح، جزئیات آرماتورها و اطلاعات اجرایی موجود.

3. انجام آزمایش‌های مورد نیاز: در صورت نیاز، استفاده از روش‌های مناسب برای تعیین مقاومت و کیفیت بتن، وضعیت آرماتورها و سایر پارامترهای مؤثر.

4. تعیین علت اصلی مشکل:

   • آیا مشکل ناشی از طراحی است؟

   • اجراست؟

   • افزایش بار است؟

   • آسیب و خوردگی است؟

   • یا ترکیبی از چند عامل؟

5. مدل‌سازی و تحلیل سازه: بررسی عملکرد تیر در شرایط موجود و تعیین میزان واقعی ضعف.

6. انتخاب روش مقاوم سازی: مقایسه روش‌هایی مانند FRP، NSM، ژاکت فولادی، ژاکت بتنی یا سایر راهکارهای مناسب.

7. طراحی و تهیه جزئیات اجرایی: تعیین دقیق ابعاد، مصالح، ضخامت، تعداد لایه‌ها، محل نصب، طول مهاری، جزئیات اتصال و الزامات اجرا.

8. اجرای مقاوم سازی: اجرای عملیات مطابق دستورالعمل فنی و جزئیات طراحی.

9. کنترل کیفیت و مستندسازی: کنترل مصالح، آماده‌سازی سطح، اجرای سیستم تقویتی و ثبت مراحل عملیات.

چرا مقاوم سازی تیر را به یک روش خاص محدود نمی‌کنیم؟

چون هیچ روش مقاوم سازی برای تمام تیرها بهترین روش نیست. ممکن است برای یک تیر، FRP بهترین گزینه باشد؛ برای تیر دیگر، ژاکت فولادی؛ و برای تیر دیگری، افزایش مقطع یا NSM. انتخاب نهایی به عواملی مانند:

• نوع سازه

• جنس تیر

• میزان ضعف

• نوع بارگذاری

• مقدار افزایش ظرفیت مورد نیاز

• محدودیت معماری

• امکان دسترسی

• شرایط بهره‌برداری

• سرعت مورد نیاز برای اجرا

• شرایط محیطی

• هزینه اجرا

• و الزامات لرزه‌ای

وابسته است. به همین دلیل، ما ابتدا مسئله سازه را تشخیص می‌دهیم و سپس روش مناسب را انتخاب می‌کنیم.

مقاوم سازی تیر بدون تخریب ساختمان

در بسیاری از پروژه‌های موجود، هدف کارفرما این است که مقاوم سازی بدون تخریب گسترده و با حداقل اختلال در بهره‌برداری انجام شود. در چنین شرایطی، روش‌هایی مانند FRP، NSM و برخی روش‌های تقویت فولادی می‌توانند امکان مداخله موضعی و کنترل‌شده را فراهم کنند.

اما «بدون تخریب» به معنی «بدون عملیات ساختمانی» نیست.

آماده‌سازی سطح، برداشتن بتن‌های سست، دسترسی به عضو، ایجاد شیار، نصب اجزای تقویتی و اجرای عملیات تکمیلی ممکن است همچنان ضروری باشد. هدف اصلی، حداقل کردن مداخله غیرضروری و انتخاب روش متناسب با شرایط ساختمان است.

هزینه مقاوم سازی تیر چقدر است؟

هزینه مقاوم سازی تیر را نمی‌توان صرفاً بر اساس قیمت هر متر FRP یا هر کیلو فولاد تعیین کرد. هزینه واقعی پروژه به عواملی مانند:

• تعداد و ابعاد تیرها

• نوع و شدت ضعف

• مقدار افزایش ظرفیت مورد نیاز

• روش انتخاب‌شده

• میزان FRP یا فولاد مورد نیاز

• وضعیت بتن موجود

• نیاز به ترمیم بتن

• دسترسی به تیر

• نیاز به شمع‌بندی یا جک‌زنی

• شرایط بهره‌برداری ساختمان

• طراحی و محاسبات

• آزمایش‌های مورد نیاز

• و پیچیدگی اجرای پروژه

وابسته است. به همین دلیل، قیمت‌گذاری دقیق مقاوم سازی تیر باید پس از ارزیابی فنی انجام شود.

چرا انتخاب پیمانکار مقاوم سازی به اندازه طراحی اهمیت دارد؟

مقاوم سازی تیر تنها یک محاسبه روی کاغذ نیست. حتی اگر طراحی کاملاً صحیح باشد، اجرای نامناسب می‌تواند عملکرد سیستم تقویتی را تحت تأثیر قرار دهد.

این موضوع به‌خصوص در روش‌هایی مانند FRP اهمیت زیادی دارد؛ زیرا آماده‌سازی سطح، کیفیت چسب، جهت الیاف، میزان اشباع، همپوشانی، طول مهاری، شرایط دما و رطوبت و کیفیت اجرای نهایی می‌توانند در عملکرد سیستم مؤثر باشند.

به همین دلیل، در پروژه‌های مقاوم سازی، ارتباط میان طراحی و اجرا اهمیت ویژه‌ای دارد.

مقاوم سازی تیر با یک راهکار شروع نمی‌شود؛ با تشخیص شروع می‌شود

اگر در ساختمان خود با خیز غیرمجاز تیر، ترک‌های غیرعادی، ضعف بتن، کرموشدگی، خطای آرماتوربندی، افزایش بار، تغییر کاربری، مشکلات سقف کامپوزیت یا هرگونه نگرانی درباره عملکرد تیرها مواجه شده‌اید، پیش از انتخاب روش اجرا، ابتدا باید علت مشکل مشخص شود.

مهندسین مشاور برنا بهینه تدبیر با تکیه بر توان تخصصی در حوزه ارزیابی، طراحی و اجرای مقاوم سازی، فرآیند پروژه را از تشخیص مشکل تا طراحی راهکار و اجرای سیستم تقویتی دنبال می‌کند.

ما تلاش می‌کنیم مناسب‌ترین روش را بر اساس رفتار واقعی سازه، محدودیت‌های پروژه، الزامات فنی و ملاحظات اقتصادی انتخاب کنیم؛ نه صرفاً بر اساس یک روش یا مصالح خاص.

اگر تیر ساختمان شما دچار ضعف، ترک یا خیز شده است، قبل از هر اقدامی با متخصصان مقاوم سازی مشورت کنید. مشکل تیر را تشخیص دهید؛ سپس برای آن راهکار انتخاب کنید.
