راهنمای جامع کاشت میلگرد: اصول طراحی، استانداردهای ACI و انتخاب چسب سازهای
فهرست مطالب
کاشت میلگرد (Rebar Chemical Anchoring) صرفاً یک عملیات سوراخکاری، تزریق چسب و وارد کردن یک شاخه میلگرد نیست! در یک اتصال سازهای حساس، میلگرد کاشتهشده باید نیروهای کششی، برشی و بارهای ناشی از زلزله را در طول عمر بهرهبرداری سازه به بتن پایه منتقل کند.
یک خطا در محاسبات عمق کاشت یا بیتوجهی به تمیزکاری سوراخ میتواند منجر به شکست ناگهانی اتصال یا عدم پایداری بلندمدت سازه شود. به همین دلیل، کاشت میلگرد یک عملیات تخصصی مهندسی است، نه صرفاً یک اقدام اجرایی ساده.
چرا کاشت میلگرد اهمیت بالایی دارد؟
در پروژههای عمرانی و ساختمانی، کیفیت اتصال میلگرد جدید به بتن موجود مستقیماً بر عملکرد کلی سازه اثر میگذارد. مهمترین کاربردهای تخصصی کاشت میلگرد عبارتند از:

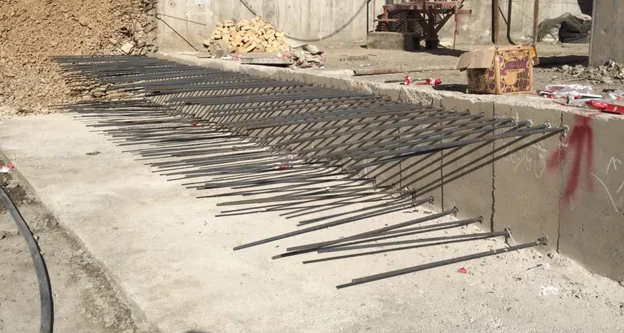

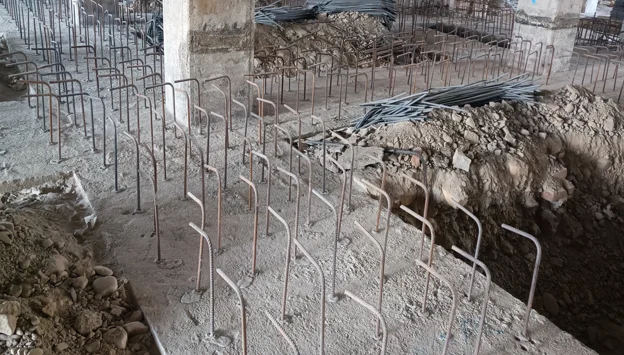

توسعه یا تقویت فونداسیون و شالودهها

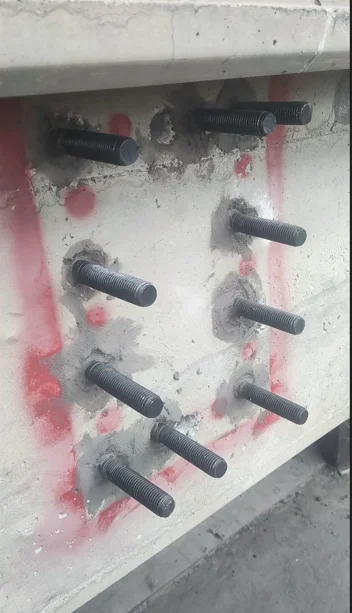

اتصال عضو جدید به سازه موجود
اجرای دیوار برشی جدید و اتصال آن به دال و ستون
توسعه تیر، ستون، دال و سقفهای جدید

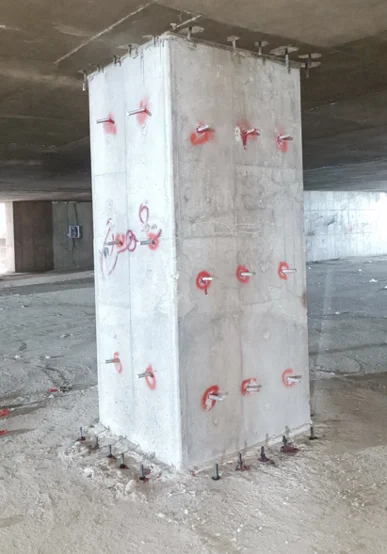

اجرای ژاکت بتنی جهت مقاومسازی اعضای ضعیف
مقاومسازی، توسعه و ارتقای سازههای صنعتی و مسکونی
اجرای پله و دسترسیهای جدید
اتصال نرده، هندریل و تجهیزات سازهای
اشتباه مهلک بازار: چرا تست Pull-Out به تنهایی تضمینکننده عملکرد بلندمدت نیست؟
یکی از اشتباهات رایج در بازار ساختوساز این است که تصور شود اگر یک روز پس از کاشت، میلگرد در تست کشش (Pull-Out Test) به حد جاری شدن برسد، اتصال کاملاً ایمن است! این برداشت میتواند بسیار خطرناک باشد.
تست کشش در محل فقط کیفیت اجرای یک اتصال مشخص در لحظه را ارزیابی میکند، اما عملکرد بلندمدت سیستم را تضمین نمیکند. بر اساس استاندارد ACI 355.4، ارزیابی واقعی چسبهای کاشت میلگرد باید الزامات زیر را در نظر بگیرد:
بارگذاری پایدار و طولانیمدت (خزش چسب): عدم افت مقاومت چسب زیر بارهای دائمی در طول ۱۰ تا ۵۰ سال.
عملکرد لرزهای در بتن ترکخورده: رفتار اتصال هنگام باز و بسته شدن ترکهای ناشی از زلزله.
دوام در محیطهای مهاجم: مقاومت در برابر یون کلر، خاکهای سولفاتی، سیکلهای یخزدگی/ذوب و دماهای بالا و پایین.
سوال مهندسی درست: سؤال درست این نیست که «چسب امروز چقدر نیرو تحمل میکند؟» بلکه باید پرسید: «این سیستم اتصال، تحت شرایط واقعی پروژه، در طول عمر بهرهبرداری سازه چگونه عمل خواهد کرد؟»
استانداردهای بینالمللی و گواهیهای معتبر چسب کاشت میلگرد
برای اتصالات سازهای، داشتن نام تجاری یا بروشور تبلیغاتی کافی نیست. باید دامنه ارزیابی رسمی محصول (Scope of Approval) دقیقاً مشخص باشد:
نظام ارزیابی آمریکا (ICC-ES AC308 / ACI 355.4): معیار ارزیابی انکرهای چسبی پسکاشتی و میلگردهای کاشتهشده در بتن.
نظام ارزیابی اروپا (ETA): صادرشده بر مبنای اسناد EAD 330499 (برای bonded fasteners) و EAD 330087 (برای اتصالات post-installed rebar).
نکته حیاتی: داشتن یک گواهی به تنهایی کافی نیست؛ باید بررسی شود که گواهی دقیقاً برای چه محصولی، چه قطرهایی، چه عمقهایی، چه نوع بتنی (ترکخورده یا بدون ترک) و چه شرایط محیطی صادر شده است.
۷ عامل کلیدی تأثیرگذار بر عملکرد و ظرفیت کاشت میلگرد
عملکرد کاشت میلگرد یک سیستم وابسته به مجموعه عوامل زیر است:
۱. نوع و روش سوراخکاری
روش ایجاد سوراخ بر درگیری مکانیکی چسب اثرگذار است. سوراخکاری میتواند به روشهای زیر انجام شود:
سوراخکاری چکشی (دریل بتنکن): ایجاد دیواره زبر و مناسب برای چسبندگی.
سوراخکاری الماسی (کرگیری): ایجاد دیواره صاف که نیازمند چسبهای ویژه با تأییدیه Coring است.
روشهای کمگردوغبار (Dustless): استفاده از متههای مکندهدار جهت کاهش آلودگی.
۲. تمیزکاری سوراخ (مرحله حیاتی)
وجود گرد بتن، ذرات سست، گلولای یا آب اضافی، لایهای جداکننده ایجاد کرده و کیفیت اتصال را نابود میکند. سوراخ خوب + چسب خوب + میلگرد خوب، بدون تمیزکاری مناسب، الزاماً یک اتصال خوب ایجاد نمیکند!
۳. قطر و هندسه سوراخ
قطر سوراخ بر ضخامت لایه چسب، میزان چسب مصرفی و نحوه انتقال نیرو اثر مستمر دارد. افزایش یا کاهش خودسرانه قطر سوراخ مجاز نیست.
۴. عمق کاشت میلگرد (Embedment Depth)
هیچ عدد ثابتی به عنوان «عمق استاندارد کاشت میلگرد» وجود ندارد! عمق کاشت باید بر اساس قطر میلگرد، مقاومت بتن، فاصله از لبه، فاصله میلگردها از هم، مکانیزم شکست و ضوابط طراحی محاسبه شود. عمق کاشت باید طراحی شود؛ نه حدس زده شود.
۵. وضعیت و مقاومت فشاری بتن پایه
علاوه بر مقاومت فشاری بتن، مواردی مانند ترکخوردگی بتن، فاصله از لبه، ضخامت عضو و وضعیت آرماتورهای موجود باید بررسی شوند.
۶. دما و رطوبت هنگام نصب
چسبهای کاشت مواد شیمیایی مهندسیشده هستند. دمای محیط، بتن و کارتریج بر زمان کارپذیری (Gel Time) و زمان گیرش (Curing Time) اثر مستقیم دارد. همچنین برخی چسبها فقط برای سوراخ خشک و برخی برای سوراخهای مرطوب یا پر از آب طراحی شدهاند.
۷. نوع و پایه شیمیایی چسب
چسبهای اپوکسی (Epoxy): مناسب برای بارهای سنگین سازهای، عمق کاشت بالا و پایداری بلندمدت.
چسبهای وینیلاستر / هیبرید (Vinylester/Hybrid): دارای گیرش سریع، مناسب برای بارگذاریهای لرزهای و نصبهای فوری.
جدول مقایسه انکرهای شیمیایی بر اساس پایه ماده
| مشخصه فنی | چسب پایه اپوکسی (Epoxy) | چسب وینیلاستر / هیبرید | چسب پلیاستر (غیرسازهای) |
| کاربرد سازهای | عالی (سازههای سنگین و حساس) | عالی (بارگذاری لرزهای و سریع) | غیرسازهای (بارگذاری سبک) |
| سرعت گیرش | کندتر (زمان کارپذیری بیشتر) | بسیار سریع | سریع |
| عملکرد در بتن ترکخورده | دارای تأییدیههای معتبر | دارای تأییدیههای معتبر | فاقد تأییدیه سازهای |
| مقاومت در برابر خزش | فوقالعاده بالا | خوب | ضعیف |
۷ مرحله اصلی در اجرای حرفهای کاشت میلگرد
طراحی اتصال: تعیین نیروها و شرایط طراحی.
انتخاب سیستم: انتخاب میلگرد، نوع چسب و روش نصب متناسب با کاربرد.
بررسی بتن: پایش مقاومت، وضعیت ترکخوردگی، ضخامت و جانمایی آرماتورها.
سوراخکاری: اجرای سوراخ با قطر، عمق و روش مناسب.
تمیزکاری: پاکسازی کامل سوراخ طبق دستورالعمل فنی (باد – فرچه – باد).
تزریق و نصب: تزریق صحیح چسب از انتهای سوراخ و نصب چرخشی میلگرد.
کنترل کیفیت: بازرسی، رعایت زمان عملآوری و انجام تستهای کنترل کیفیت.
اشتباهات رایج و خطرات احتمالی در کاشت میلگرد
❌ انتخاب چسب صرفاً بر اساس قیمت ارزان
❌ انتخاب چسب بدون توجه به نوع اتصال و شرایط بتن
❌ بیتوجهی به تمیزکاری کامل سوراخ
❌ تغییر خودسرانه عمق کاشت یا قطر سوراخ
❌ عدم توجه به دمای محیط، بتن و رطوبت سوراخ
❌ نگهداری چسب در شرایط نامناسب (تابش مستقیم خورشید یا دمای بالا)
❌ اتکا به تست Pull-Out به عنوان تنها دلیل سلامت اتصال
❌ سوراخکاری بدون اسکن بتن و برخورد با آرماتورهای موجود
سوالات متداول (FAQ)
کاشت میلگرد چیست؟
کاشت میلگرد روشی مهندسی برای ایجاد اتصال بین میلگرد جدید و بتن موجود است که در آن، نیرو از طریق سیستم چسبی مناسب از میلگرد به بتن منتقل میشود.
آیا هر چسبی برای کاشت میلگرد مناسب است؟
خیر. انتخاب چسب باید بر اساس نوع اتصال، نیروهای طراحی، نوع بتن، وضعیت ترکخوردگی، شرایط محیطی، دما، رطوبت و روش سوراخکاری انجام شود.
آیا عمق کاشت میلگرد عدد ثابتی دارد؟
خیر. عمق کاشت عدد ثابتی ندارد و باید بر اساس طراحی اتصال، نیروهای وارد، قطر میلگرد، مقاومت بتن و فاصله از لبهها تعیین شود.
آیا کاشت میلگرد در بتن مرطوب امکانپذیر است؟
برای برخی محصولات بله و برای برخی خیر. قابلیت استفاده در سوراخهای مرطوب یا پر از آب باید صراحتاً در مستندات فنی و ETA محصول تأیید شده باشد.
چرا خرید چسب ارزانتر همیشه اقتصادی نیست؟
قیمت پایین غیرعادی ممکن است ناشی از تاریخ مصرف نزدیک یا گذشته، نگهداری در شرایط نامناسب یا نداشتن گواهیهای فنی باشد که ریسک خرابی سازه را به شدت افزایش میدهد.
